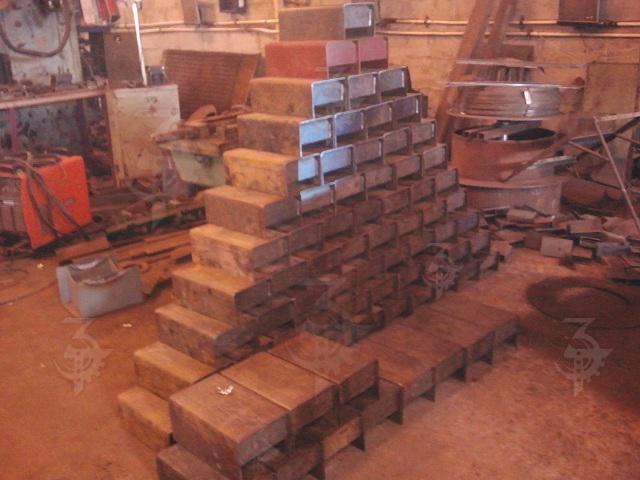

Производство опор трубопроводов, изготовление комплектующих для монтажа трубопроводов ГОСТ 14911-82 (ОСТ 36-94-83)
Опоры трубопроводов подвижные. Настоящий стандарт распространяется на стальные подвижные (скользящие) опоры стальных технологических трубопроводов различного назначения с наружным диаметром от 18 до 1620 мм, транспортирующих рабочую среду температурой от 0 до 450 оС и давлением Ру до 10 МПа. Стандарт не распространяется на опоры магистральных трубопроводов, трубопроводов с хладагентом, внутристанционных трубопроводов электрических станций, трубопроводов тепловых сетей, а также трубопроводов, прокладываемых на вечномерзлых и пучинистых грунтах и в сейсмических районах.

ГОСТ 14911-82 включает следующие опоры трубопроводов типа: ОПП1, ОПП2, ОПП3, ОПХ1, ОПХ2, ОПХ3, ОПБ1, ОПБ2.

Условные диаметры, на которые распространяется ГОСТ 14911-82:
Ду-18; 21.3; 23; 25; 26.8; 32, 33.5; 38; 42.3; 44.5; 45; 45.48; 48; 57; 60; 75.5; 76; 88.5; 89; 108; 114; 127; 133; 140; 159; 165; 194; 219; 273; 325; 377; 426; 480; 530; 630; 720; 820; 920; 1020; 1420; 1620.

СЕРИЯ 4.903-10
Опоры трубопроводов подвижные. Подвижные (скользящие) опоры предназначены для трубопроводов тепловых сетей подземной и надземной прокладок и охватывают весь диапазон диаметров труб тепловых сетей в пределах условных проходов Ду от 25 до 1400мм согласно "Сортаменты труб для наружных тепловых сетей на Ру до 64 кгс/см2, t до 440 градусов по Цельсию, утвержденному Главтехстройпроектом Минэнерго СССР, решением №50 от 27.01.1971 г;
  • Выпуск 4: опоры тип Т3, Т4, Т5, Т6, Т7, Т8, Т9, Т10, T11, T12, T44, Т46.
  • Выпуск 5: опоры тип Т13, Т14, Т15, Т16,Т17, Т18, Т19, Т20,
  • Выпуск 6: опоры тип Т22, Т23, Т24, Т25, Т26, Т27, Т28, Т29, Т41, Т42, Т43.
Условные диаметры, на которые распространяется ОСТ 4.903-10: Ду-32, 38, 45, 57, 76, 89, 108, 133, 159, 219, 273, 325, 377, 426, 480, 530, 630, 720, 820, 920, 1020, 1220, 1420.

ОСТ 36-146-88
Опоры стальных технологических трубопроводов на Ру до 10 МПа.Опоры подвижные-"скользящие", неподвижные-"приварные" предназначены для крепления труб из углеродистой и низколегированной стали при строительстве технологических трубопроводов с наружным диаметром от 18 до 1420 мм, транспортирующих вещества с температурой от 0 до 450 оС и условным давлением Ру до 10 МПа при температуре окружающей среды до минус 70оС.

ОСТ 36-146-88 включает опоры трубопроводов следующих типов: ТП, ТХ, КП, КХ, ХБ, ТО, ТР, УП, ШП, ВП, КН.

Условные диаметры, на которые распространяется ОСТ 36-146-88: 18, 25, 32, 38, 45, 57, 76, 89, 108, 133, 159, 219, 273, 325, 377, 426, 530, 630, 820, 1020, 1220, 1420.

ГОСТ 16127-78
Настоящий стандарт распространяется на подвески стальных трубопроводов различного назначения с условным диаметром Ду от 25 до 500 мм, транспортирующих рабочую среду с температурой от 0 до плюс 450 градусов Цельсия и давлением до 100 кгс/см2. Стандарт не распространяется на подвески магистральных трубопроводов, трубопроводов с хладагентом, а также внутристанционных трубопроводов электрических станций.
СЕРИЯ 5.903-13
Опоры трубопроводов подвижные. Подвижные (скользящие) опоры предназначены для трубопроводов тепловых сетей подземной и надземной прокладок и охватывают весь диапазон диаметров труб тепловых сетей в пределах условных проходов Ду от 25 до 1400мм согласно "Сортаменты труб для наружных тепловых сетей на Ру до 64 кгс/см2, t до 440 градусов по Цельсию,
  • Выпуск 7: опоры тип ТC659, ТC660, ТC661, ТC662, ТC663, ТC664, ТC665, ТC666, TC667, TC668, TC669, ТC670, ТС671.
  • Выпуск 8: опоры тип ТС623, ТС624, ТС625, ТС626, ТС628, ТС630, ТС631, ТС632,
Условные диаметры, на которые распространяется серия 5.903-13: Ду-32, 38, 45, 57, 76, 89, 108, 133, 159, 219, 273, 325, 377, 426, 480, 530, 630, 720, 820, 920, 1020, 1220, 1420.
